管材棒材在线外径椭圆度测量方案

一、产品简介

双向CCD测径仪选用绿色LED平行光源，高速FPGA电路，从X.Y两个方向同时测量产品直径，可知产品椭圆度，广泛应用于塑料管、橡胶管、钢管、铝管、铜管、钢丝、钢棒等各类管材，棒材等产品的外径测量和控制。

二、测量原理

双向测径仪由X、Y两组光路交叉组合而成，可从X.Y两个方向同时测量被测物直径，可计算被测物椭圆度。

三、功能特点及技术参数

1、响应速度,1000次/秒

2、数据处理器,  采用FPGA技术可以进行高速和高精度运算。

3、 通讯接口,RS485通讯接口，可以联到计算机、PLC等

4、数据参数可以设置被测物的名义值、公差。

5、控制输出，报警输出，可以接报警指示灯。

6、三排数码管显示，可同时显示XY两个方向直径，椭圆度或平均值

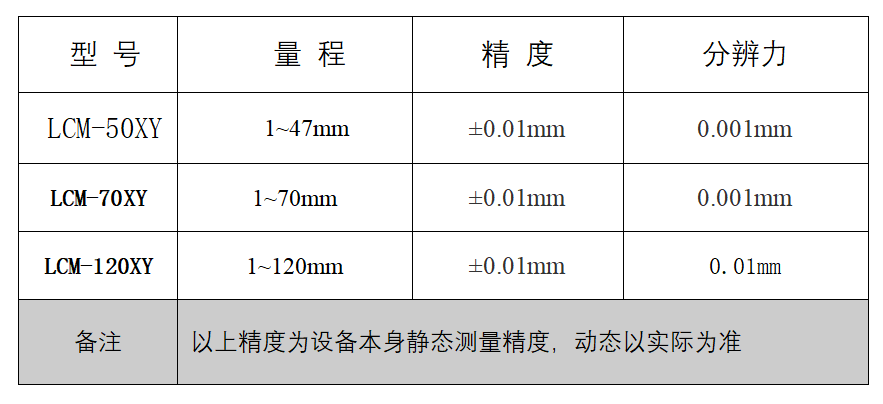

技术参数：

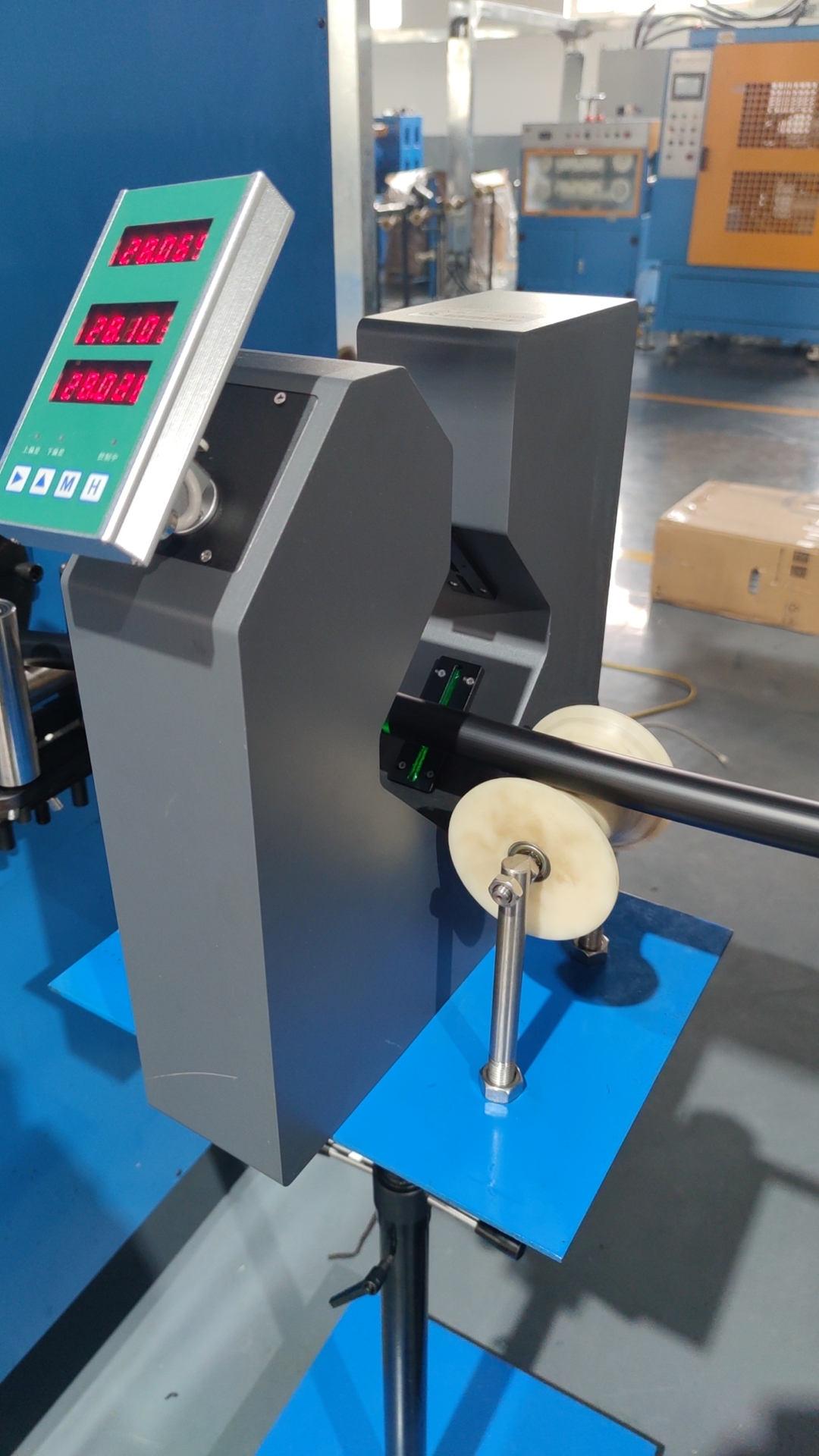

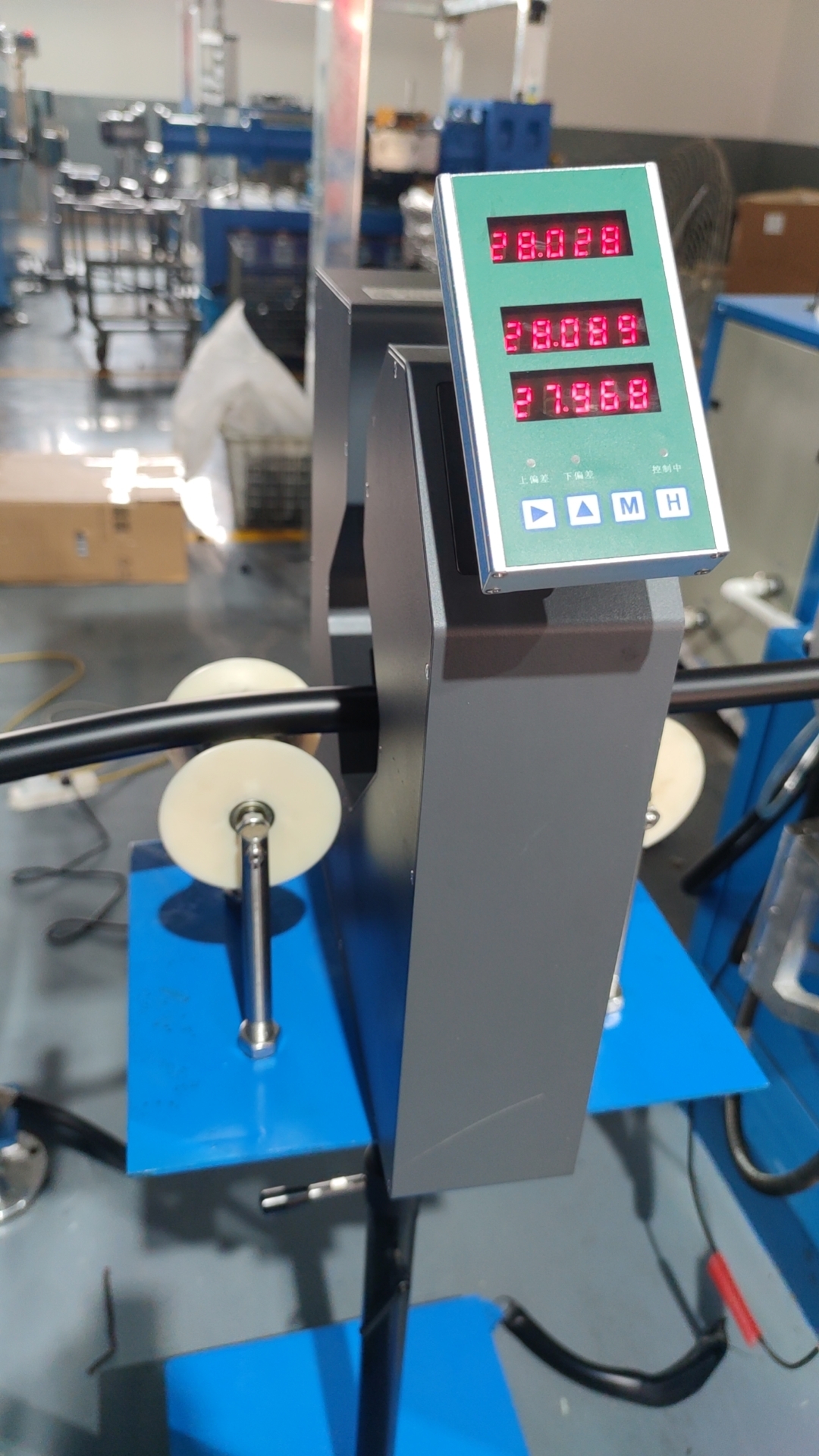

四、现场使用图片
