在线非接触板材宽度厚度测量方案

一、概述

在线非接触激光测厚、测宽仪由激光位移传感器、数据显示仪表、安装支架三部分组成，具有测量速度快、精度高、非接测量等特点。广泛应用于各种钢带、钢板、铝板、铝箔、铜板、铜箔、木板、食品，各类橡胶片、橡胶膜、塑料板材、布等透明及非透明带材、片材产品的宽度、厚度在线测量和控制。

二、测量原理

激光测厚测宽仪是由上下两个对射的激光位移传感器组成的，工作时上下两个传感器分别测量传感器与被测物上、下表面的距离，用两个传感器之间的总距离减去两个传感器测量的距离即为被测物的厚度。激光测厚仪的优点在于它是非接触测量，不会因磨损而损失精度，尤其适用于运动物体的测量。

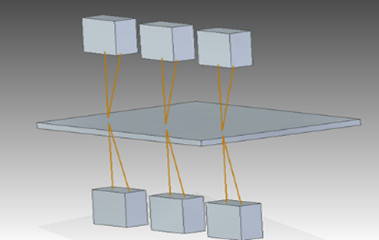

在线测厚示意图如下：

在线测宽示意图：

三、技术参数及性能指标

1、激光测厚仪技术参数

激光测厚仪是利用几何三角原理，通过测量传感器发射的激光光束，被测物体表面反射回来，在传感器内部的CCD上的成像位置来计算目标物距离。激光位移传感器其主要应用于检测物的位移、厚度、振动、距离、直径等几何量的测量,检测物体的弯曲、变形、平整度、斜度等形状和尺寸参数。

规格型号

型号:     LDS-30

参考零点: Zero=80mm

测量范围: ±15mm

分辨率:   0.001mm

精度:   ±0.01mm

光源波长:  670nm

频响:<500Hz， 工作温度:0~40℃，激光防护等级:二级，功率1mW，电源电压24V/DC输出接口:RS232/RS485；2组开关；0-5V模拟电压输出或者4-20mA电流输出

2、激光测宽仪技术参数

技术指标：

扫描速度

1800次/秒

数据处理器和数据保存

采用高性能DSP处理器，可以进行高速和高精度运算；

 通讯接口

RS232和RS485通讯接口，可以联到计算机在线检测，也可以将存储的测量记录传输到计算机。

 连续测量、数据保持

连续测量可以观察移动被测物，数据保持便于记录，

 数据参数设置

数据参数可以设置被测物的名义值、公差；超差报警提示；

产品规格及技术指标：

型 号：LDM-50DZ

量程：0.1~50mm

精度：±3μm

重复性误差：±2μm

分辨力：0. 001mm

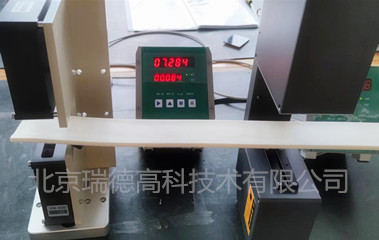

产品实物图片：

北京瑞德主要产品：高精度激光测径仪、高速CCD测径仪、激光测厚仪、激光测宽仪、激光位移传感器、涡流位移传感器等无损检测设备，如需更详细了解产品信息，请致电010-82899485
