在线非接触钢管直径测量方案

一、概述

        在线非接触钢管外径测量系统，由高速双向CCD测径仪、数据采集软件、工业计算机三部分组成，适用于在线非接触测量各类管材、棒材、精密轴类、胶辊、磁辊等产品的直径。测量数据可通过数据采集软件在计算机进行记录、分析和存储。当产品不合格时，声光报警灯发出声、光提示。

二、现场使用图片

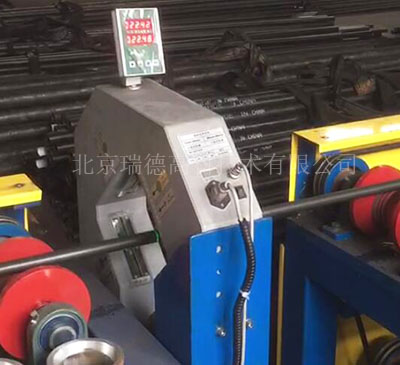

1、钢管双向测径仪

高速CCD测径仪 ，选用绿色LED平行光源，高速FPGA电路，用于在线非接触测量各类管材、棒材、精密轴类、胶辊、磁辊等产品的直径。双向测径仪采用双光路设计，从X、Y两个方向同时测量钢管直径，可知钢管的椭圆度。

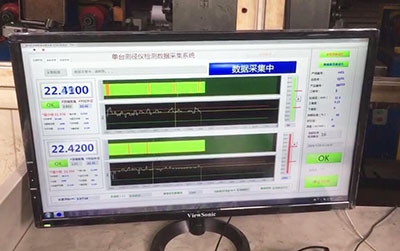

2、数据采集软件

数据采集软件，可以实现外径在线自动扫描检测，根据标准自动判断是否合格，实时给出报警信号，可以将检测数据实时生成直观图像，所有数据存入数据库，可以查询检测数据并导出数据。

三、技术参数

 型  号                    测量范围                   精  度                   分辨力

LCM-50XY             0.3~47mm             ±0.01mm              0.001mm

LCM-120XY           1.0~120mm           ±0.02mm               0.01mm

说明：以上设备为非标定制系统，技术指标仅供参考，如需详细资料请向北京瑞德工作人员索取！
