‍一体型激光测径仪的面板功能键介绍    ‍

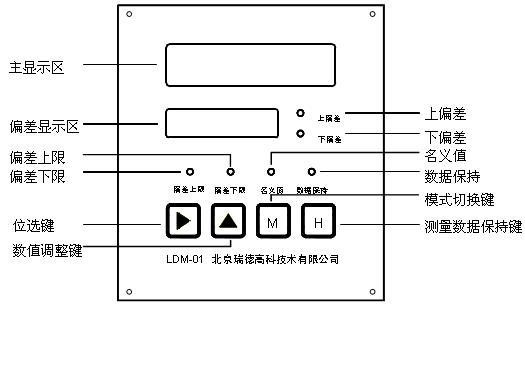

视图：

一体型显示和指示说明

主显示区：有五位大数码管，单位是mm;例如8mm显示为:07.999

偏差显示区：有四位小数码管，单位mm例如8mm显示为:-.001

显示数据为实际测量数值与被测物的名义值的差。

偏差指示灯

上偏差：当实际测量数值大于被测物的名义值（标准值），该指示灯亮，

下偏差：当实际测量数值小于被测物的名义值（标准值），该指示灯亮，

设置功能切换指示灯，

名义值：被测物的设计值，设置名义值时该指示灯亮。

偏差上限：被测物的实际值大于名义值的数值，设置偏差上限时该指示灯亮。

偏差下限：被测物的实际值小于名义值的数值，设置偏差下限时该指示灯亮。

数据保持：当测量数值被锁定时，该指示灯亮；正常测量，该指示灯灭

4、背板接线口示意

对外输出接口（从左至右）：          反馈信号：

1、超差报警S1 （红线）              1、超差报警S1（红线）

2、超差报警S2（黄线）               2、超差报警S2（黄线）

3、串口RS232TX（RS485+）      3、远显  +

4、串口RS232RX（RS485-）       4、远显  -

5、RS232串口公共地                   5、DA    +

6、保护地                                    6、DA    -
