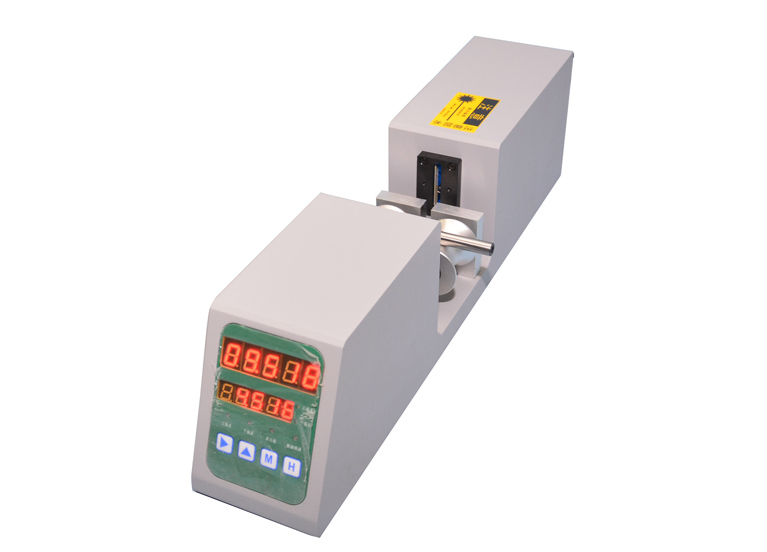

一体型激光测径仪的操作说明

1、 插上电源

插好电源后，打开显示器后面的电源开关，进入测量状态

对于所选型号的仪器，开启电源时仪器先处于等待状态，屏幕显示“12345”，持续约1秒钟进入正常测量状态。

2、设置名义值

按模式键“M”切换到名义值设置模式，主显示区显示P1，此时名义值指示灯亮。按位选键“▶”，选择要修改的数据位，按数值调整键“▲”修改数据。

例如：假设被测物的测量值是6.932，名义值是6.931mm，按下位选键“▼”，偏差显示区显示选择的第一个数据位，此时被选择的数据位闪动，再按数值调整键“▲”修改数据，选择数字“6”；修改完毕后，再按位选键“▶”选择下一数据位，被选择的数据位闪动，按数值调整键“▲”修改数据，选择数字“9”，按照相同的方法完成后面几位数的设置，设置完成后显示区显示“6.931”，按模式键“M”切换到其它模式，名义值设置成功。

3、偏差上限设置

按模式键“M”切换到偏差上限设置模式，主显示区显示P2，此时偏差上限指示灯亮。按位选键“▶”选择要修改的数据位，按数值调整键“▲”修改数据。数据修改完毕后，按模式键“M”切换到其它模式。

例如：假设上偏差是0.002mm（或-0.002mm），按模式键“M”切换到偏差上限设置状态，主显示区显示P2，按数值调整键“▲”修改偏差显示区数值的正或负，正用“空，不显示”表示，负用“ˉ”表示；再按位选键“▶”选择偏差显示区的最后一位，此时被选中的数据位闪动，按数值调整键“▲”修改数据，选择数字“2”，操作设置成功后，偏差显示区显示“0.002（或-0.002）”，上偏差设置成功，按模式键“M”切换到其它模式。

4、偏差下限设置

按模式键“M”切换到偏差下限设置模式，主显示区显示P3，此时偏差下限指示灯亮。按位选键“▶”，选择要修改的数据位，按数值调整键“▲”修改数据。数据修改完毕后，按模式键“M”切换到其它模式。

例如：假设下偏差是-0.001MM（或-0.001MM），按模式键“M”切换到偏差下限设置状态，主显示区显示P3，按数值调整键“▲”修改偏差显示区数值的正或负，正用“空，不显示”表示，负用“一”表示；再按位选键“▶”选择偏差显示区的最后一位，此时被选中的数据位闪动，按数值调整键“▲”修改数据，选择数字“1”，操作设置成功后，偏差显示区显示“-0.001（或0.001）”，下偏差设置成功，按模式键“M”切换到其它模式。

5、机器校准

当环境温度变化或其他因素影响仪器测量精度时，用户可以利用标准棒进行校准。校对操作如下所示：

校准操作：首先进入机器校准模式，按住位选键“▶”不放，再按下模式数据调整键“M”，显示区提示：L1，将2mm标定棒放入测量区的中心位置，待数据稳定后，按数据调整键“▲”；显示区提示：L2，再将8mm标定棒放入测量区的中心位置，数据稳定后，按数据调整

键“▲”，完成校准功能。
